Siliconegummiform og værktøj, udførelse II

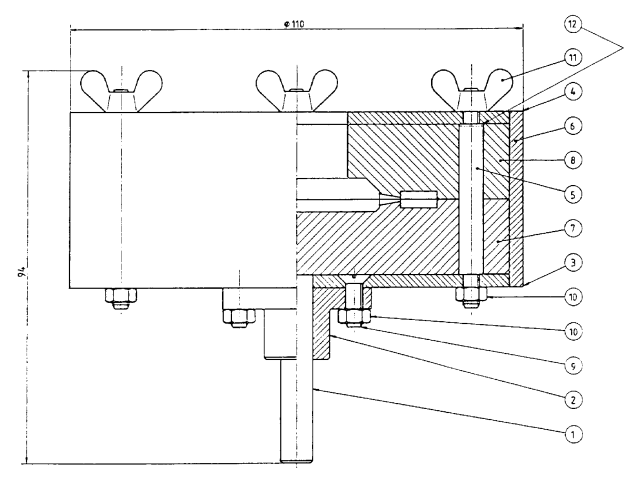

Tegning 2
pos. stk. genstand materiale tegning
1 1 aksel stål centri_t3.htm
2 1 nav stål centri_t4.htm
3 1 nederste støtteskive aluminium centri_t5_2.htm
4 1 øverste støtteskive aluminium centri_t6_2.htm
5 4 tapskrue stål centri_t7.htm
6 1 svøb plast centri_t8_2.htm
7 1 nederste formhalvpart siliconegummi -
8 1 øverste formhalvpart siliconegummi -
9 4 M4x12 kærvskrue m undersænkhoved stål -
10 8 M4 sekskantmøtrik stål -
11 4 M4 vingemøtrik messing -
12 4 afstandsring stål centri_t9.htm
